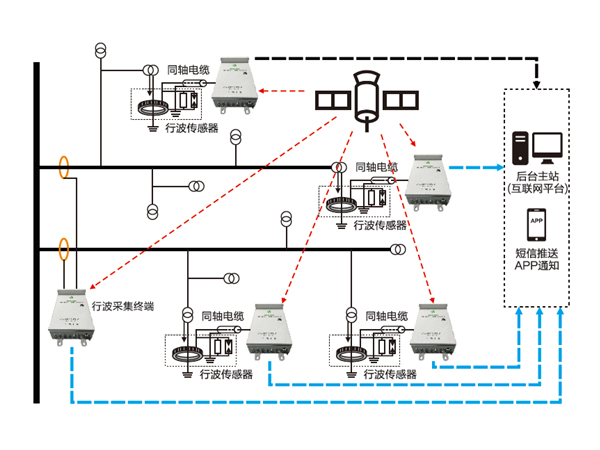

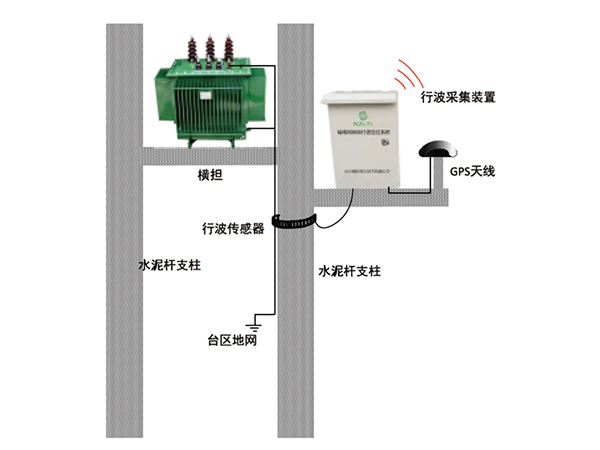

配電網故障行波定位系統包含故障行波采集終端和行波定位主站兩部分。通過在變電站及饋線重要分支末端配電臺區選擇性安裝故障行波采集終端，檢測容性設備地線（如：變壓器接地線、電纜屏蔽層接地線等）的故障行波信號，記錄故障行波波頭到達故障行波采集終端的ns級高精度衛星同步時間。故障行波定位主站利用各行波采集終端記錄的時間差，準確計算電網故障點位置，誤差小于100m；并由各分支上故障行波信號出現的時間先后關系進行故障選線。

適用范圍

適用于6kV、10kV、35kV、66kV配電網線路各種類型故障精確定位。

•

  定位精度高

  實現故障點桿塔級精確定位，提高配電網運維效率，架空線路故障定位誤差小于100m，電纜線路故障定位誤差小于80m。

•

  故障檢測靈敏

  采用高頻行波信號，實現高達20kΩ接地故障的捕捉和定位，滿足10kV線路掉水泥地的檢測與定位。

•

  不受故障類型限制

  滿足單相接地、相間短路、雷擊等故障定位要求。

•

  不受中性點運行方式影響

  能應用于中性點經電阻接地及消弧線圈接地等各種接地方式的配電系統。

•

  帶電安裝

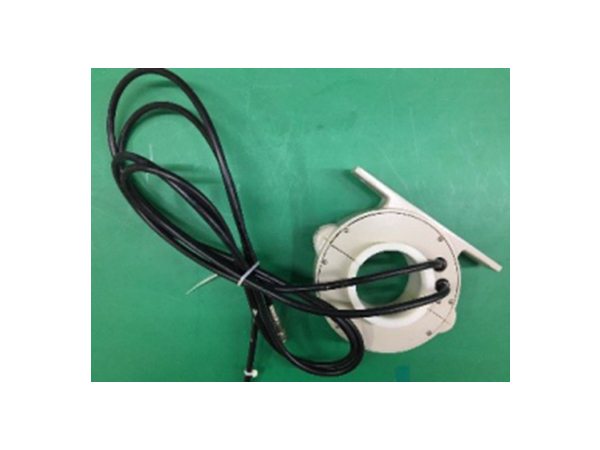

  行波傳感器設計成開環穿芯式結構，不停電安裝，不影響電網一次、二次回路運行。

•

  多途徑定位結果發布

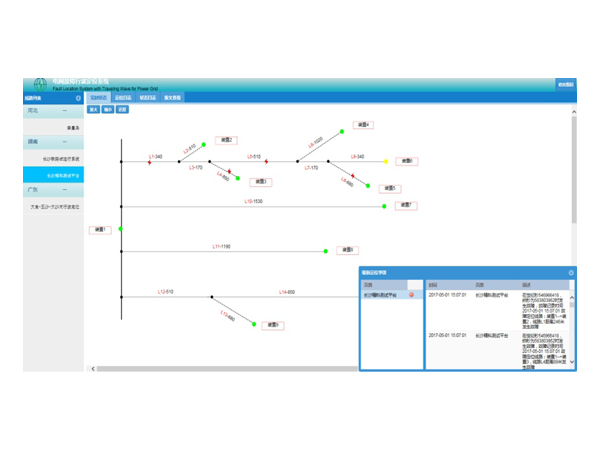

  支持手機APP、短信、Web瀏覽三種故障定位結果查詢方法。
