總體規劃和架構

（1）總體規劃

一體化智慧電廠系統在充分考慮電廠安全環保經濟運行的基礎上采用先進控制信息技術、精細化和美觀化的新工藝、智能化和集約化的新產品。智慧電廠系統基于智慧云中心，通過智能化工程平臺建設、智慧化安全平臺建設和智能化生產管理平臺搭建三者有機統一，結合運行控制平臺以高度數字化為基礎，采用智慧云中心為支撐，通過各種軟件系統實現管理過程數字化；信息化技術為智能化提供計算、網絡(luò )通訊、數據存儲等基礎條件，從而達到機組安全、環保、經濟運行，實現資產的全壽命管理。

按照建設思路，通過規劃建設生產控制網搭建廠級DCS，實現機組的直接控制及優化控制，在此基礎上進行電廠的數據資源整合，按照保障關系電廠主要生產事務安全的設計原則，在網絡(luò )結構規劃上采用符合國家安全標準認可的數據交換的方式，將數據統一集中到辦公網，實現監測及控制信息數據交互。同時通過智能廠區建設實現將廠區工作及生活設施連接成為一個有機的整體，并實現電廠生產周邊環境的智能安防。

在廠級設備運行及監控等基礎數據支撐的基礎上，實現電廠包括生產及經營的綜合管理，通過智能燃燒控制、優化運行調度，優質高效相應電網負荷要求。通過設備的智能監控與故障診斷，生產的高度自動化，建立有效的生產經營模型，實現電力運營的控制管理。

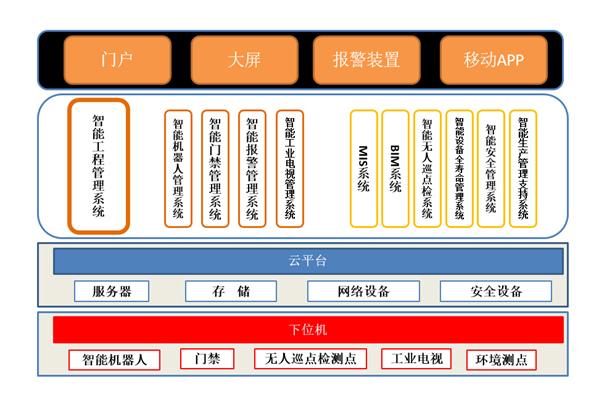

（2）一體化智慧電廠平臺的整體架構如下圖所示，整體架構分為四層。

1）底層是數據來源層，包括各類傳感器、攝像裝置、數字化儀表、掃描儀、各類應用系統和控制系統等，這些設備和系統將設備、環境、生產運行過程產生的參數、管理過程等轉化為數字，是整個智慧電廠建設的基礎。

2）第二層是智能云中心，其具備五中心和五平臺功能，是智能電廠建設的核心層。

3）第三層是針對智慧電廠的五個主要構成部份：智能工程、智能運行、智能設備檢修、智能安全和智能經營的實際應用。

4）第四層是執行層，由于智能電廠建設的目標是無人化和少人化，因此其執行層不是信息化階段的目標——可視化，即執行層是針對應用層的內容進行過濾，通過最終的結果，而不需要實時查看各類圖表、圖像等。

2、智慧電廠構成

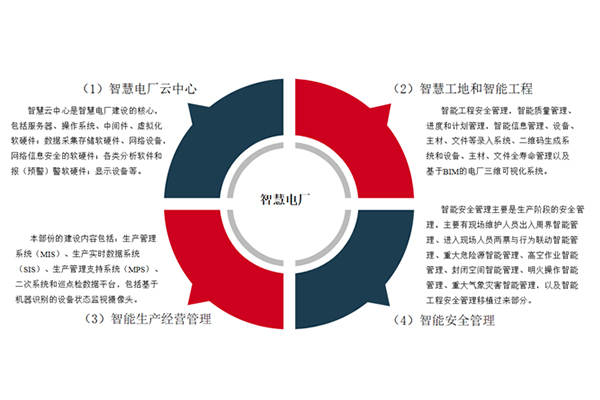

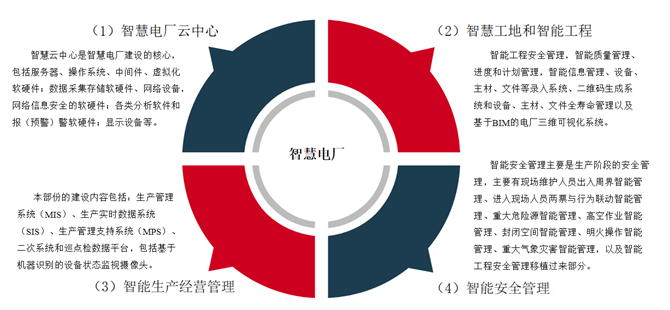

（1）智慧電廠的構成

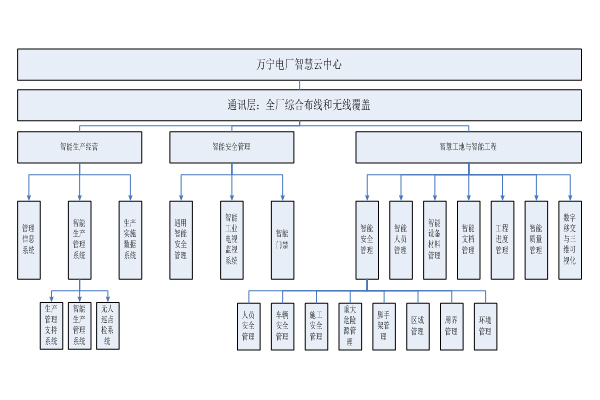

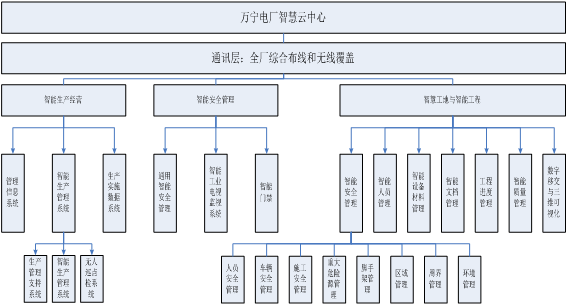

（2）智慧電廠功能模塊拓撲圖

•

  智能化報警

  避免可視化，圖像、圖、表等，實現現場實時報警

•

  移動智能中心

  在沒有機房情況下，提供安全可靠的集裝箱式機房。

•

  分布計算存儲

  網絡(luò )不好的情況下，實現分時段上傳

•

  靈活的智能感知裝置

  各種支架，高低可自動移動。

•

  安全態勢和進度感知

  安全數據分析，預測安全態勢。

•

  無縫對接

  物聯網和互聯網的無縫對接

•

  融入云視頻技術

  可將報警視推送到相關人員，其可利用現場聲音報警系統進行通告，并與相關人員進行音視頻通聯。

•

  ?？旎莫毩⒅行?

  基坑模塊、高空模塊、封閉空間模塊、明火模塊、入門模塊、邊界模塊

•

  統一的云平臺

  完成數據共享

•

  設備全壽命管理

  以二維碼核心的顯示和聚合，設備全壽命管理
